Октант. Кратко

Под октантом понимается некоторая часть пространства, будучи разделенная 3мя плоскостями проекций. Другими словами, имея некоторое пространство, одна плоскость делит его на два полупространства, две плоскости делят его уже на 4е, 3и плоскости на 8мь. Само по себе понятие октанта имеет некоторое посредническое значение, помогающее при решении некоторых задач в начертательной геометрии.

Точка в Iм октанте

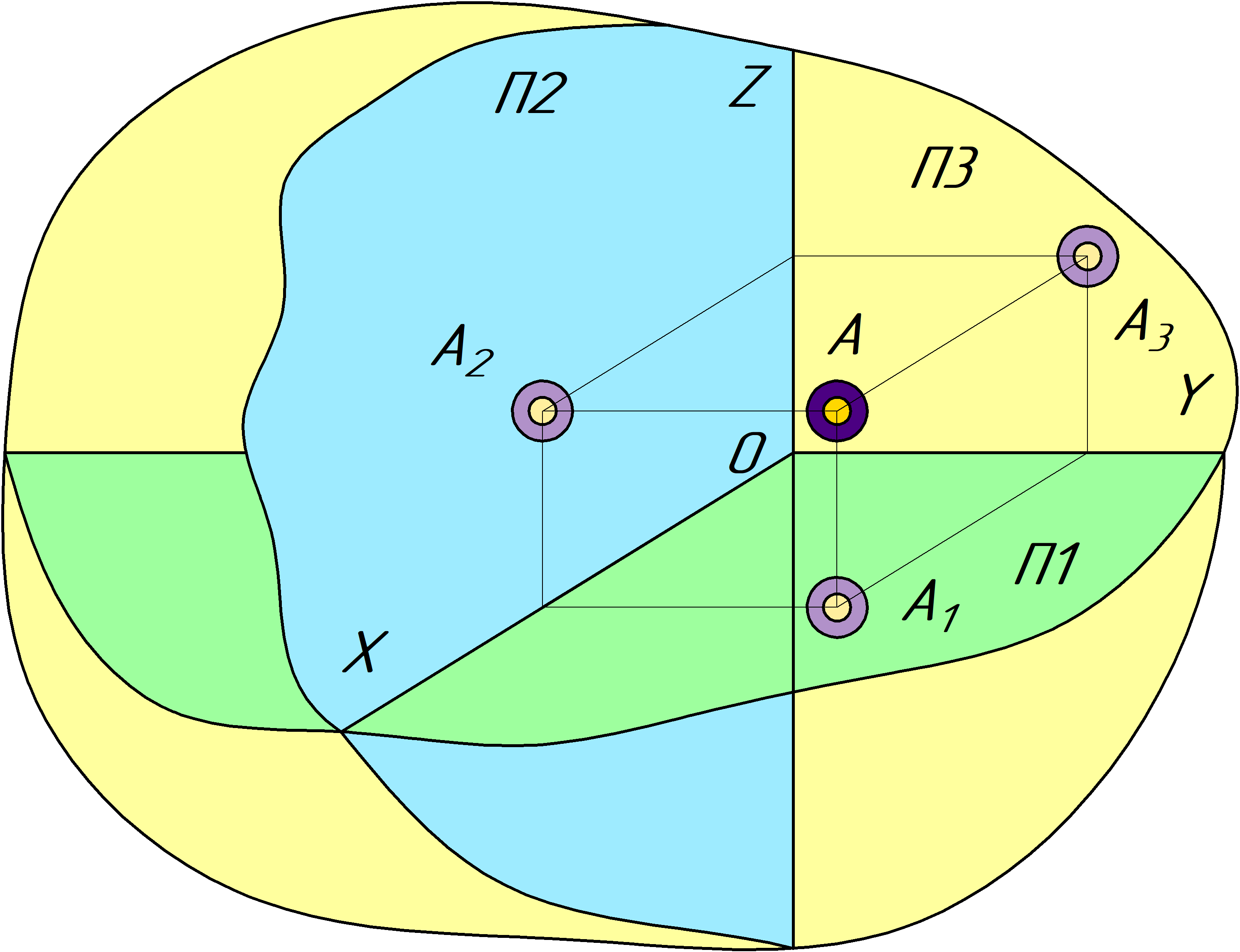

точка в Iм октанте аксонометрия Из наименования полупространств понятно что всего их 8мь. В Iм октанте находятся точки, имеющие положительные координаты по всем трем направлениям, по X, Y, Z. На чертеже показана некоторая точка A с координатами (60; 60; 40). Она располагается в Iм октанте, так как все координаты по осям положительные. Из точки А проходят лучи, перпендикулярно плоскостям проекций. Точки пересечения этих лучей с плоскостями образуют проекции точки А. Точки проекций имеют соответствующие индексы. Точка с индексом "1" принадлежит плоскости П₁, "2" принадлежит плоскости П₂, "3" - П₃. Имея проекции, можно перейти к отображению точки на плоском чертеже.

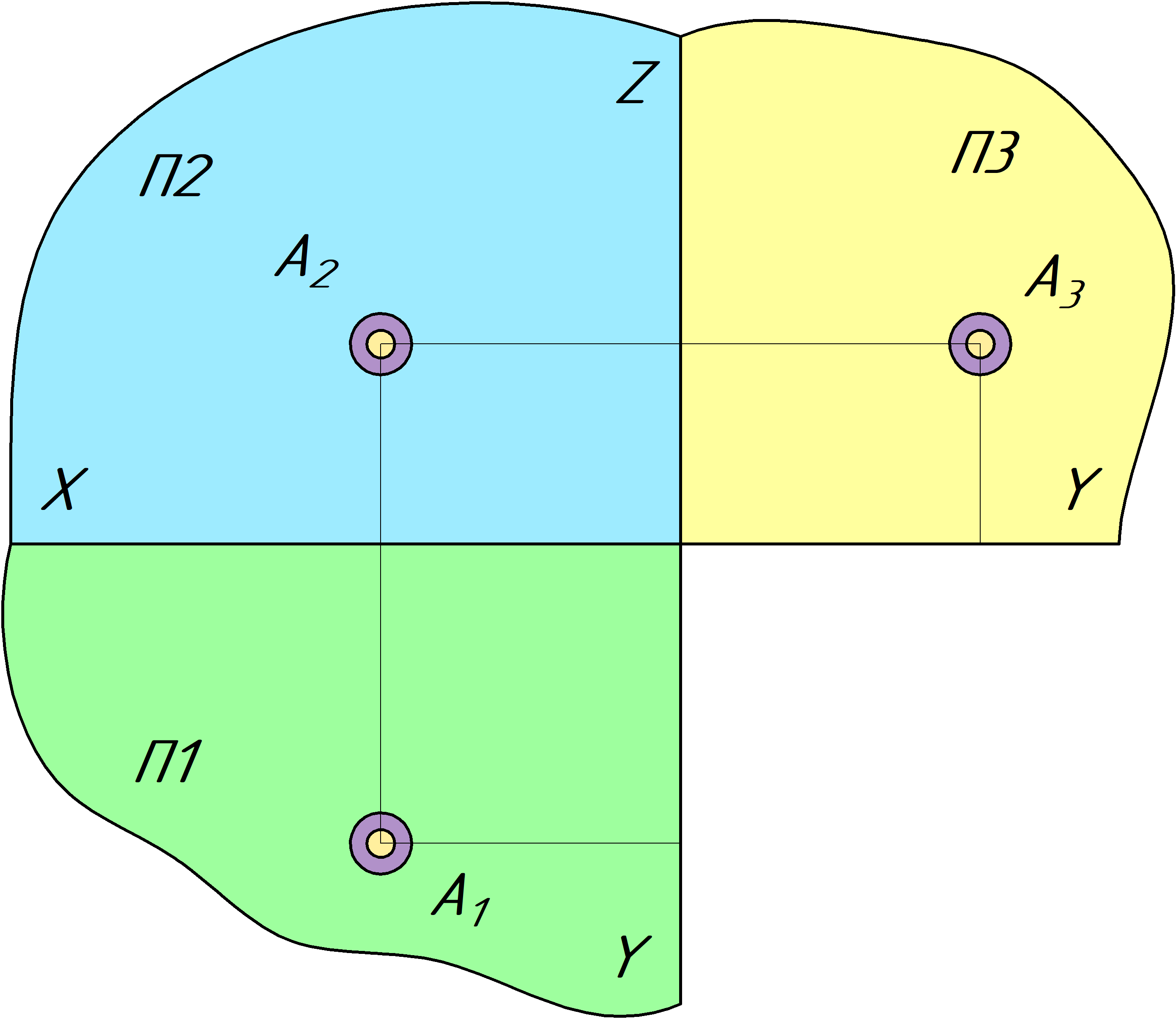

точка в Iм октанте на эпюре монжа Плоский чертеж получается следующим образом. Плоскость П₂ остается на своем месте, плоскость П₁ поворачивается вокруг оси OX так, чтобы та часть, которая попала в Iй октант, расположилась снизу, плоскость П₃ поворачивается вокруг оси OZ так, чтобы та часть, которая попала в Iй октант, расположилась справа. Таким образом, хорошо получается прочитать чертеж. Он называется эпюром Монжа. Имея некоторые координаты точки А, можно построить ее чертеж в системе трех плоскостей проекций, отсчитав положительные координаты по Х от 0 влево, по Y вниз, по Z вверх. Картина немного меняется, если необходимо построить точку с отрицательными координатами.

Точка во IIм октанте

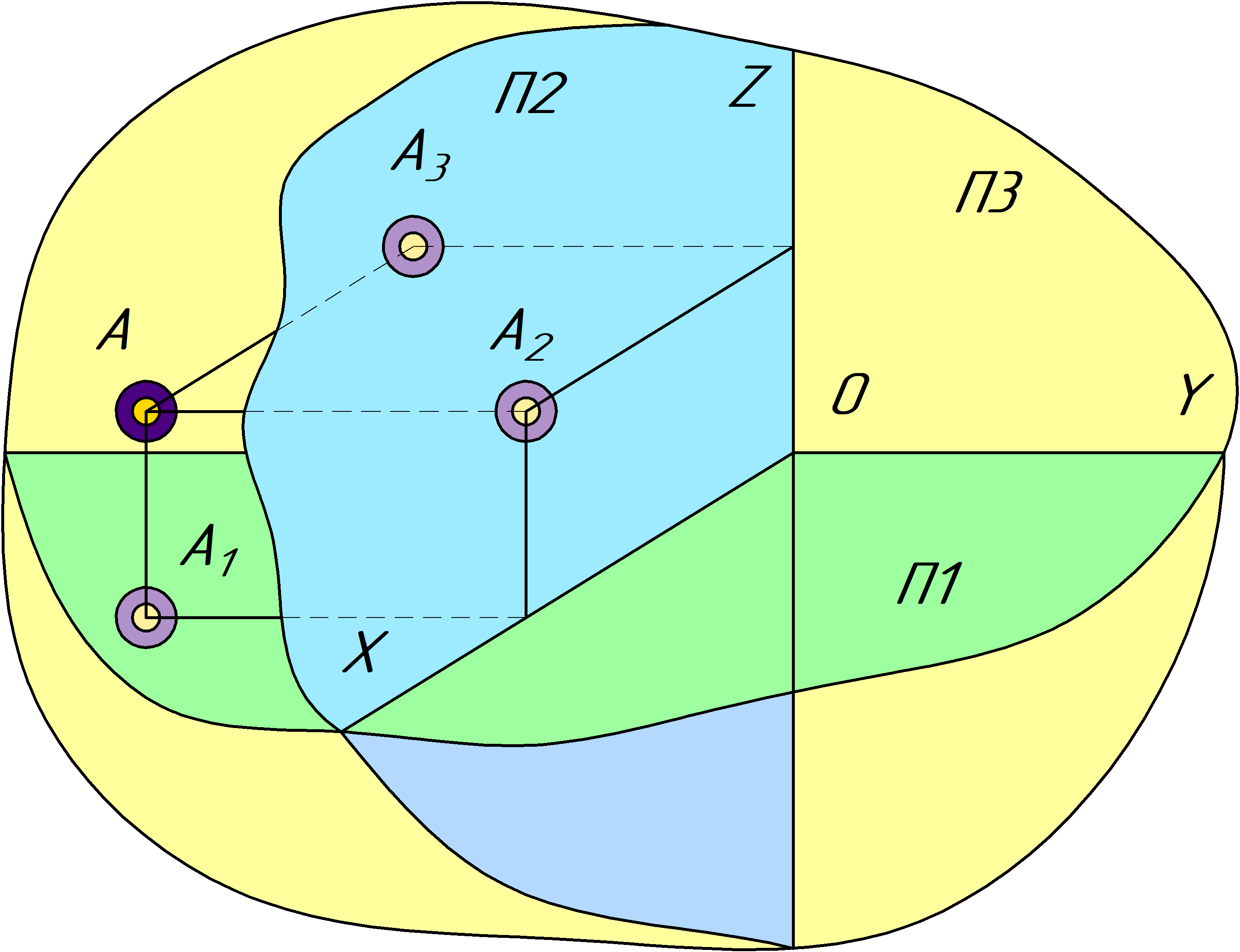

точка во IIм октанте аксонометрия Рассмотрим положение точки во втором октанте пространства и увидим, как она отобразится на трехпроекционном чертеже. Координаты точки А (64; -77; 42). Можно увидеть точку А, от которой лучи так же перпендикулярно направлены к плоскостям проекций. На пересечении картинных плоскостей так же получаются три проекции точки А. Единственное отличие от предыдущего чертежа - это отрицательная координата по оси Y. Рассмотрим чертеж этой точки на эпюре Монжа.

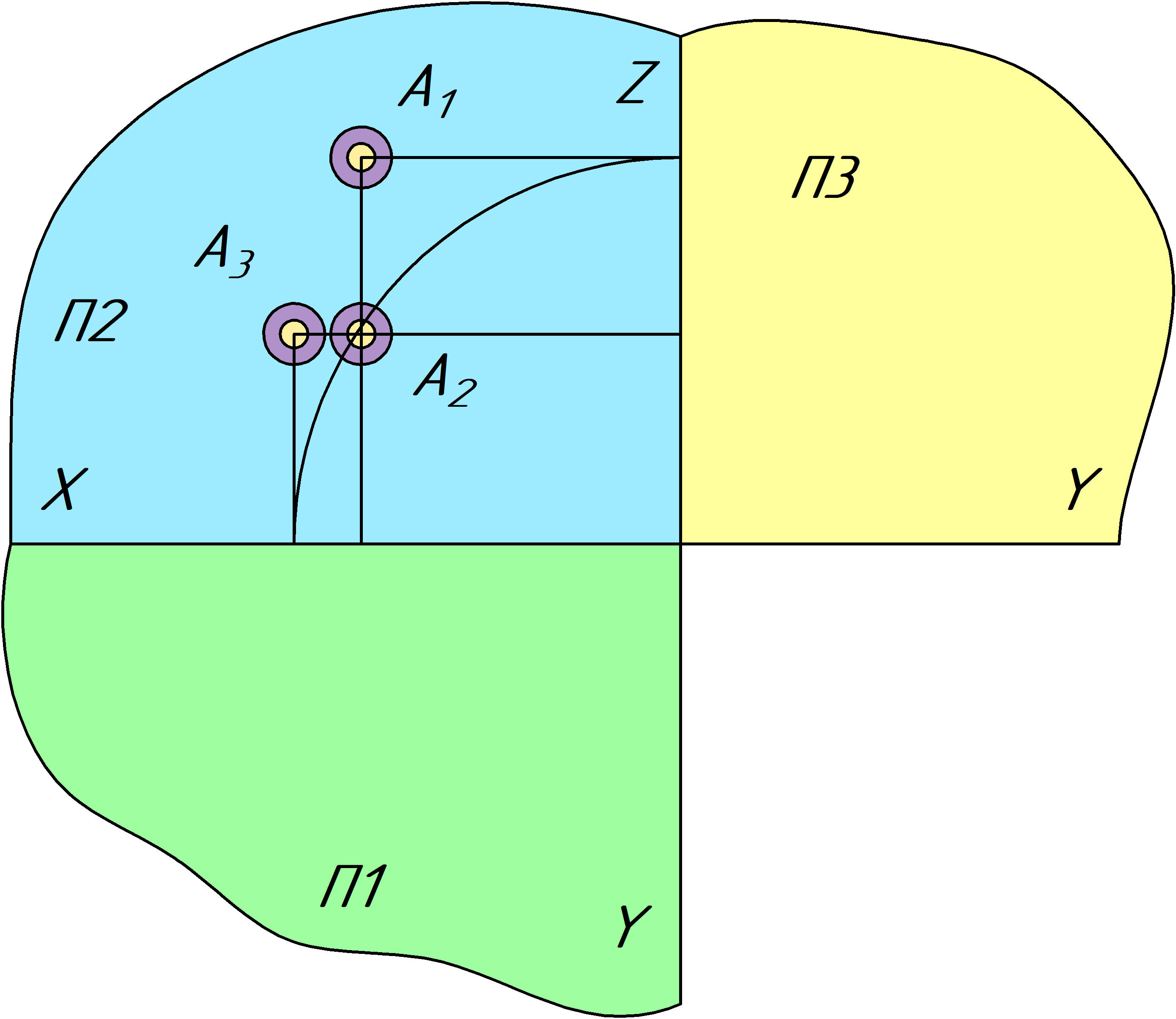

точка во IIм октанте на эпюре монжа Плоский чертеж из пространственного строится по тем же правилам, описанным выше. А₁, как видим, идет вверх, А₂ расположена на своем месте. Из за того что передняя часть плоскости П₃ "идет" вправо, та часть с точкой А₃ "идет" влево, тем самым накладывается на общий чертеж.

Октант точки онлайн

Привязывая точку к октанту, можно быстрее решить некоторые задачи в начертательной геометрии. Для определения октанта онлайн существует данная страница. Введя координаты точки, программа определит её октант и подсветит результат в условном кубе. Дополнительно, в нижней части отобразится наименование октанта либо плоскости проекций (оси), которой принадлежит данная точка.
