Расстояние между отрезками методом замены онлайн

Координаты точки А:

Координата по X():

Координата по Y():

Координата по Z():

Координаты точки B:

Координата по X():

Координата по Y():

Координата по Z():

Координаты точки С:

Координата по X():

Координата по Y():

Координата по Z():

Координаты точки D:

Координата по X():

Координата по Y():

Координата по Z():

Результирующие значения:

Теория

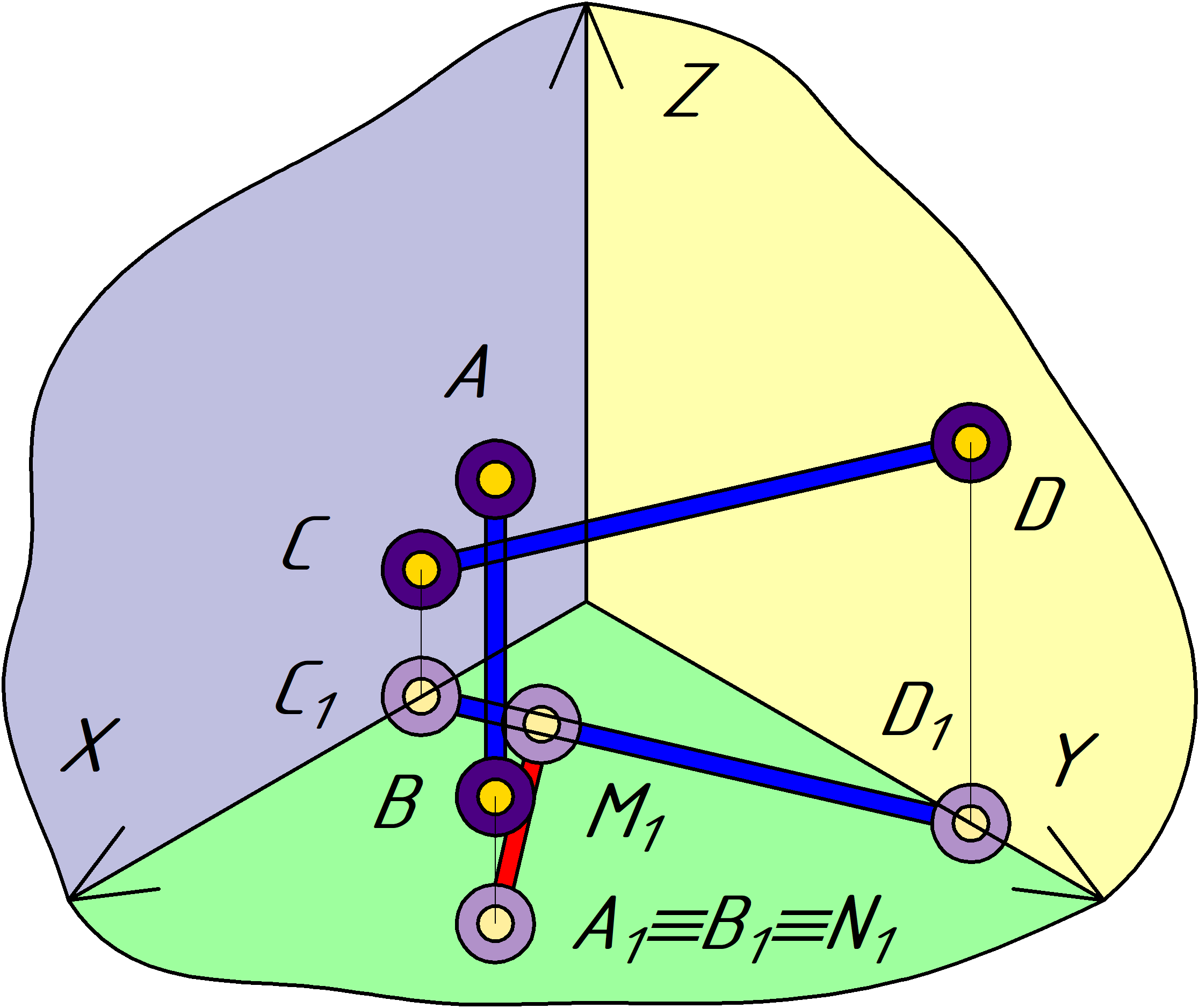

расстяние между отрезками онлайн В начертательной геометрии существует множество задач на нахождение расстояния между некоторыми элементами, отрезка и точки, между отрезками, от точки до плоскости и т.д. Одной из сложнейших задач является нахождение истинной величины между скрещивающимися отрезками (прямыми линиями). Хорошо, если один из отрезков занимает частное положение, тогда нахождение истинной величины упрощается. На рисунке показано, что прямая AB проецируется в точку на П₁, из этого следует, что вся прямая будет проецироваться на эту плоскость в точку, даже точка проведенного на нее перпендикуляра из отрезка CD. Имея точку N, к проекции отрезка CD проводится перпендикуляр NM. Имея проекции точек N₁ и M₁, находим их на соответствующих отрезках в пространстве, по линиям связи.

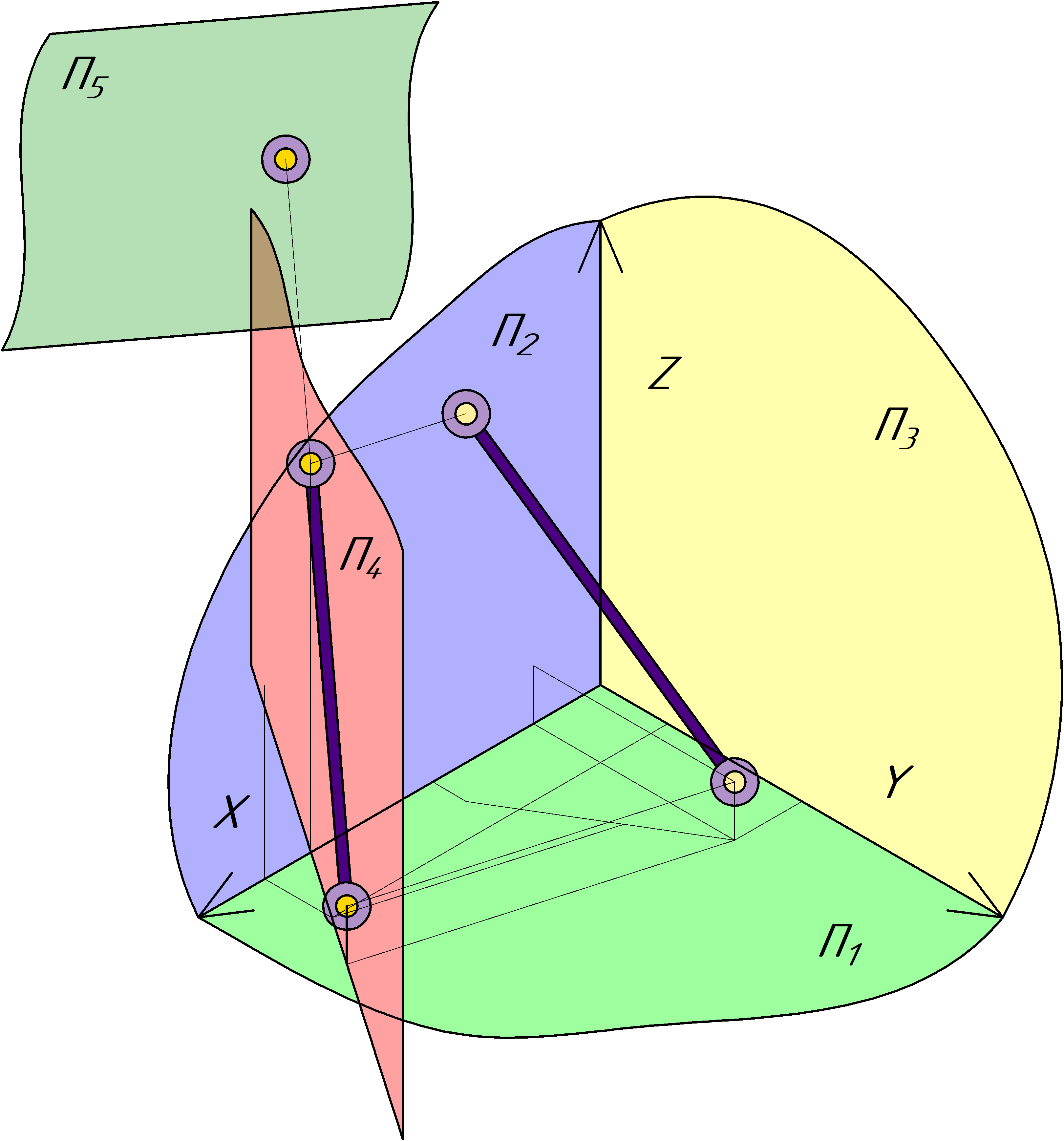

проецирование отрезка на П5 Однако чертеж усложняется, если два отрезка будут занимать общее положение (не параллельны и не перпендикулярны ни одной из плоскостей проекций). Для решения такой задачи требуются дополнительные построения. Из текста выше следует, что нужно одну из прямых сделать проецирующей, после чего построить нужный перпендикуляр. Для этих целей используется метод замены плоскостей. На рисунке показано, как некоторая прямая становится прямой частного положения на П ₄, а на П₅ она проецируется в точку, что нам и нужно. На данном рисунке, для упрощения, построена только одна прямая, вторая строится уже по правилам построения. После всего этого, на П₅ строится перпендикуляр с последующим возвращением его обратно на соответствующие проекции.

Построение онлайн

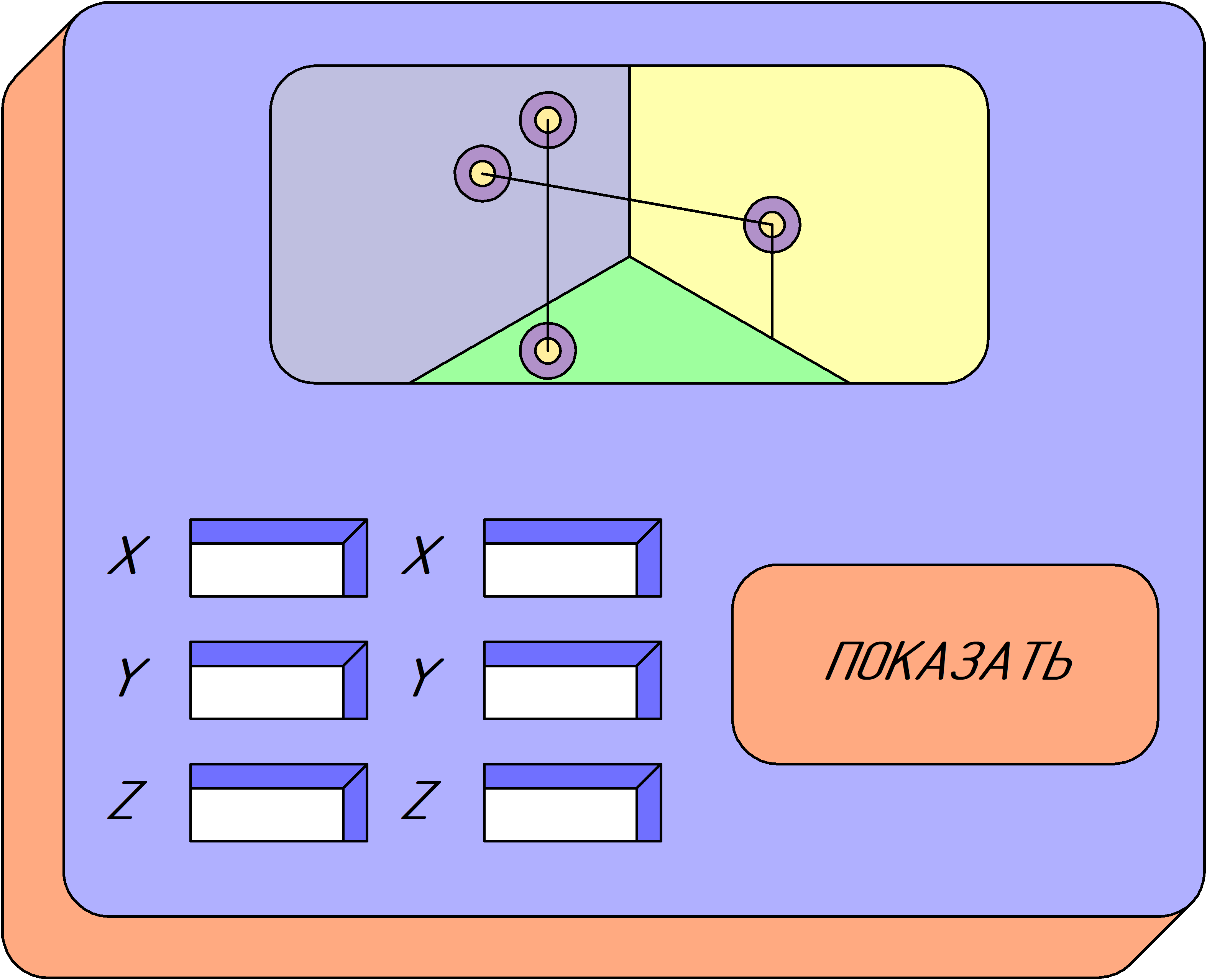

расстояние между прямыми онлайн, расстояние между прямыми, расстояние между отрезками онлайн На данной странице представлен калькулятор, помогающий в нахождении расстояния между скрещивающимися отрезками общего положения онлайн. Для этого необходимо ввести в форму выше данные для точек AB и CD, после чего нажать кнопку "показать". Программа автоматически рассчитает расстояние между прямыми и построит чертеж. Из него можно отследить, какие расстояния брать до проекций, соответствующие линии будут подсвечены. Дополнительно будут показаны проекции перпендикуляра и координаты точек (условно NM). Стоит отметить, что при наличии отрезков частного положения, отрисовка не произойдет. Калькулятор предназначен на две замены плоскостей проекций. В калькуляторе отрезок AB будет приведен в проецирующее положение, если же требуется сделать CD проецирующим, то в форме для ввода точек поменять значения местами. Если были введены точки AB и CD, то вместо них ввести наоборот, сначала для CD, после чего для AB. Однако не стоит забывать, что введя значения для CD, на самом чертеже это будет AB.
