Чертёж развёртки полусферы онлайн

Параметры сферы:

Диаметр сферы :

Количество элементов:

Полусфера в проекциях

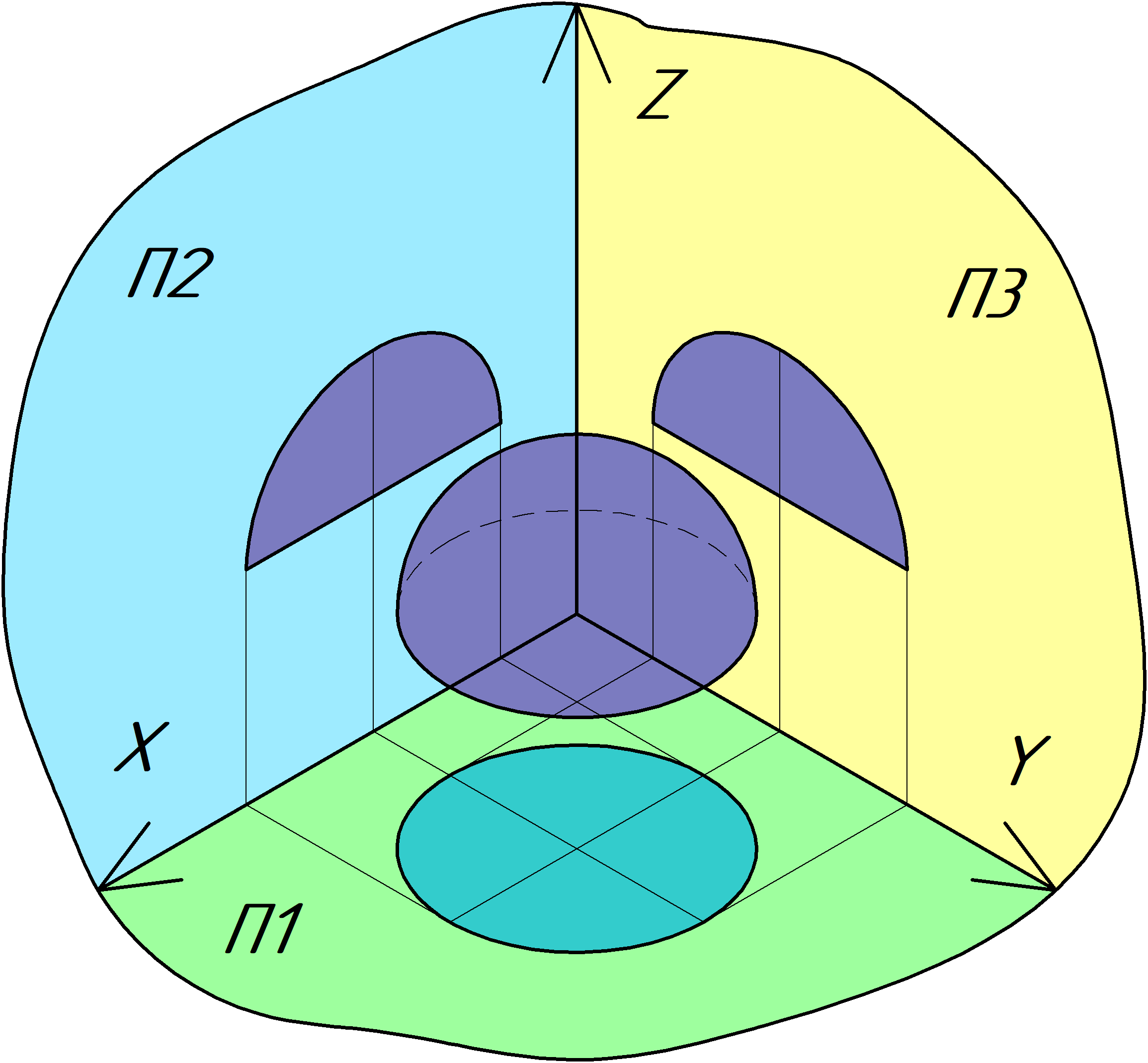

полусфера в аксонометрии В начертательной геометрии существует ряд задач на нахождение развертки различных геометрических тел. Кроме развертки, дополнительным заданием может быть построение на развертке отверстия, либо скоса проецирующей плоскостью. В данном случае рассмотрим построение развертки полусферы. На рисунке приведена аксонометрия полусферы, основание которой параллельно плоскости П₁. В этом случае, основание будет проецироваться на плоскость П₁ без искажений. Остается построить боковую поверхность, для чего полусфера условно разбивается на некоторые "лепестки".

Боковая поверхность полусферы

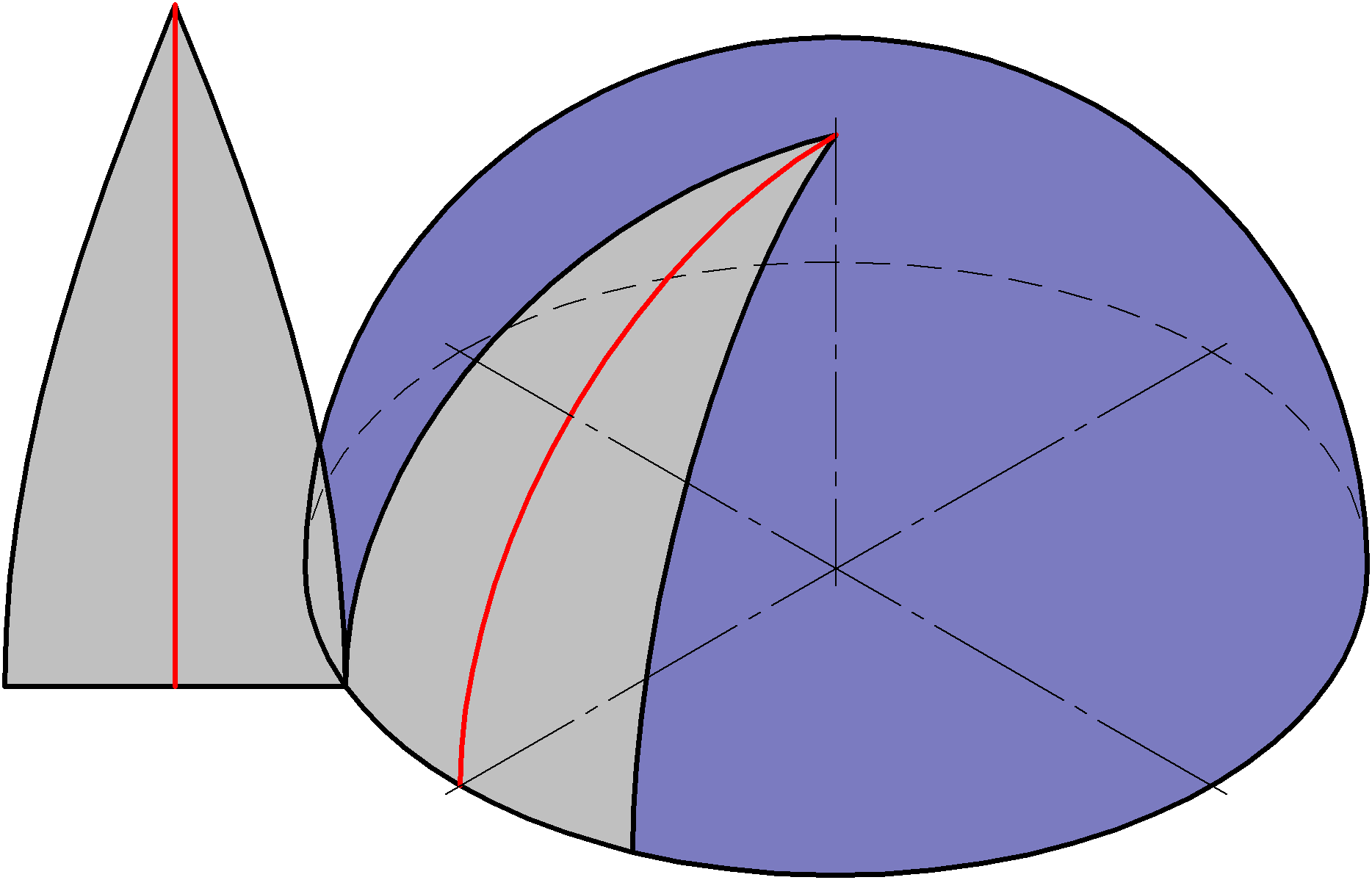

лепесток полусферы Обычно деление производится некоторым алгоритмом. Основание полусферы делится на некоторое количество элементов, дуг. Затем из этих дуг на полусфере выделяются "лепестки". На чертеже условно показано как это будет выглядеть. Дуга, которая в основании, "разворачивается" до прямой линии и будет являться составляющей основания получившегося в развертке лепестка. Высота лепестка, которая на рисунке показана красной линией, определяется по известной формуле определения длины дуги окружности: l = 2*пR. Так как у нас полусфера и лепесток является половиной этой полусферы, то по формуле получается l = 2*пR/4, сокращая формулу, получим: l = пR/2 (с диаметром будет l = пD/4).

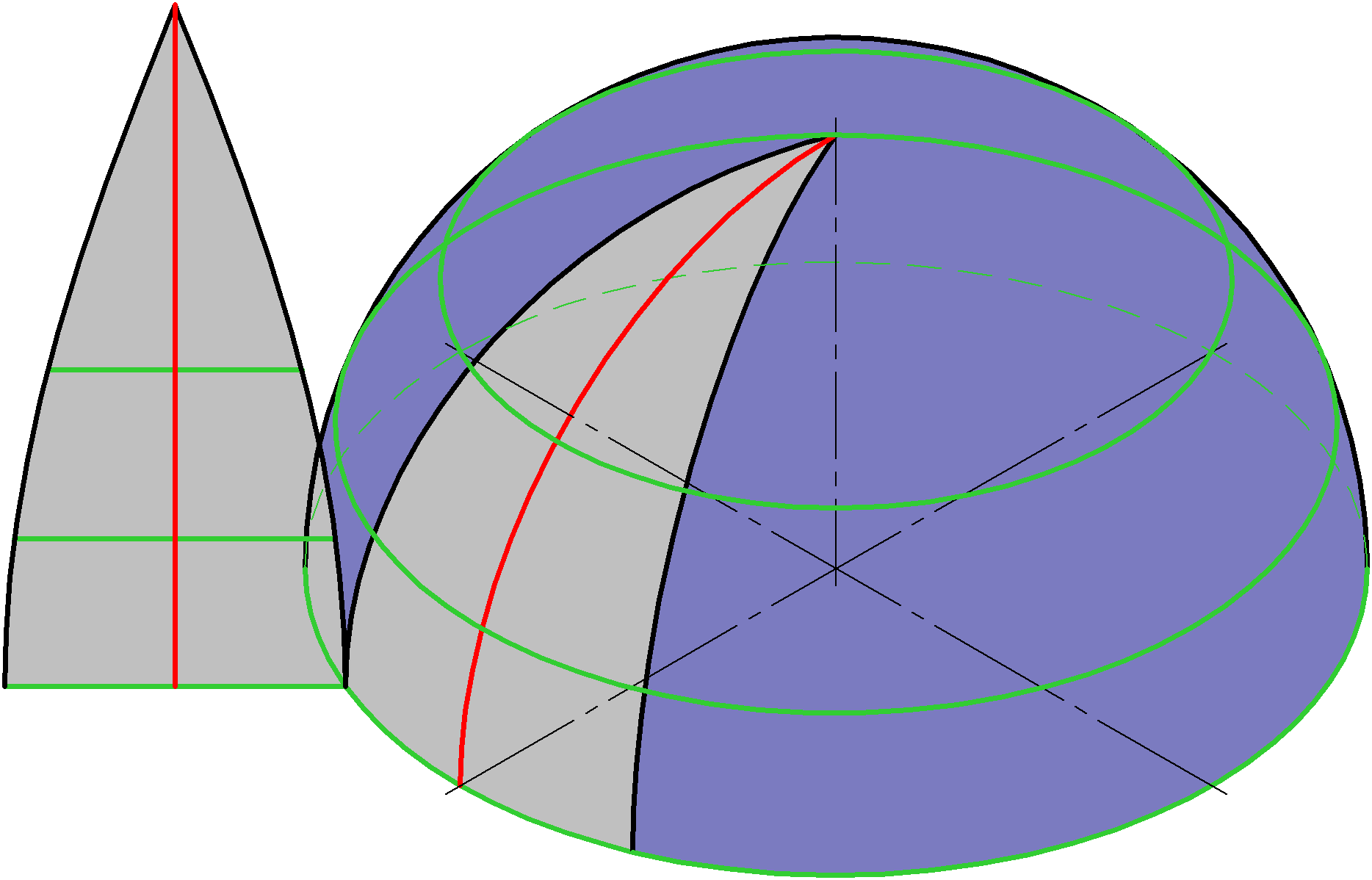

лепесток полусферы c шириной Имея высоту и ширину основания, можно уже построить что-то похожее на лепесток, составляющий боковую поверхность полусферы, но она будет все же еще не точной. Для уточнения формы, необходимо взять некоторые точки по высоте лепестка. Для этого, условно можно рассечь полусферу на несколько частей плоскостями, параллельными ее основанию. В результате получатся окружности. Разделив каждую из них на количество частей в развертке, получим ширину лепестка в определенном месте. На рисунке ширины показаны зеленым цветом.

Развертка полусферы онлайн

развертка полусферы онлайн Для ускорения нахождения развертки полусферы онлайн и был создан данный инструмент. Выше имеется форма для ввода данных. Это диаметр полусферы и количество элементов, на которые будет разбиваться данная полусфера. После ввода значений и нажатия кнопки "показать", программа автоматически высчитает параметры развертки и отрисует ее онлайн. Дополнительно, будут показаны значения ширины и высоты отдельно взятого лепестка. Полусфера разбивается условно на 3и части по высоте, после чего указываются данные значения ширины на развертке лепестка. На рисунке условно показано как будет выглядеть развертка полусферы.
