Нахождение натуральной величины отрезка методом прямоугольного треугольника

Прямая AB

Координаты точки A:

Координата по X():

Координата по Y():

Координата по Z():

Координаты точки B:

Координата по X():

Координата по Y():

Координата по Z():

Построение истинной величины отрезка (нахождение угла наклона отрезка) на/к плоскости:

П₁

П₂

П₃

Отрезок в аксонометрии

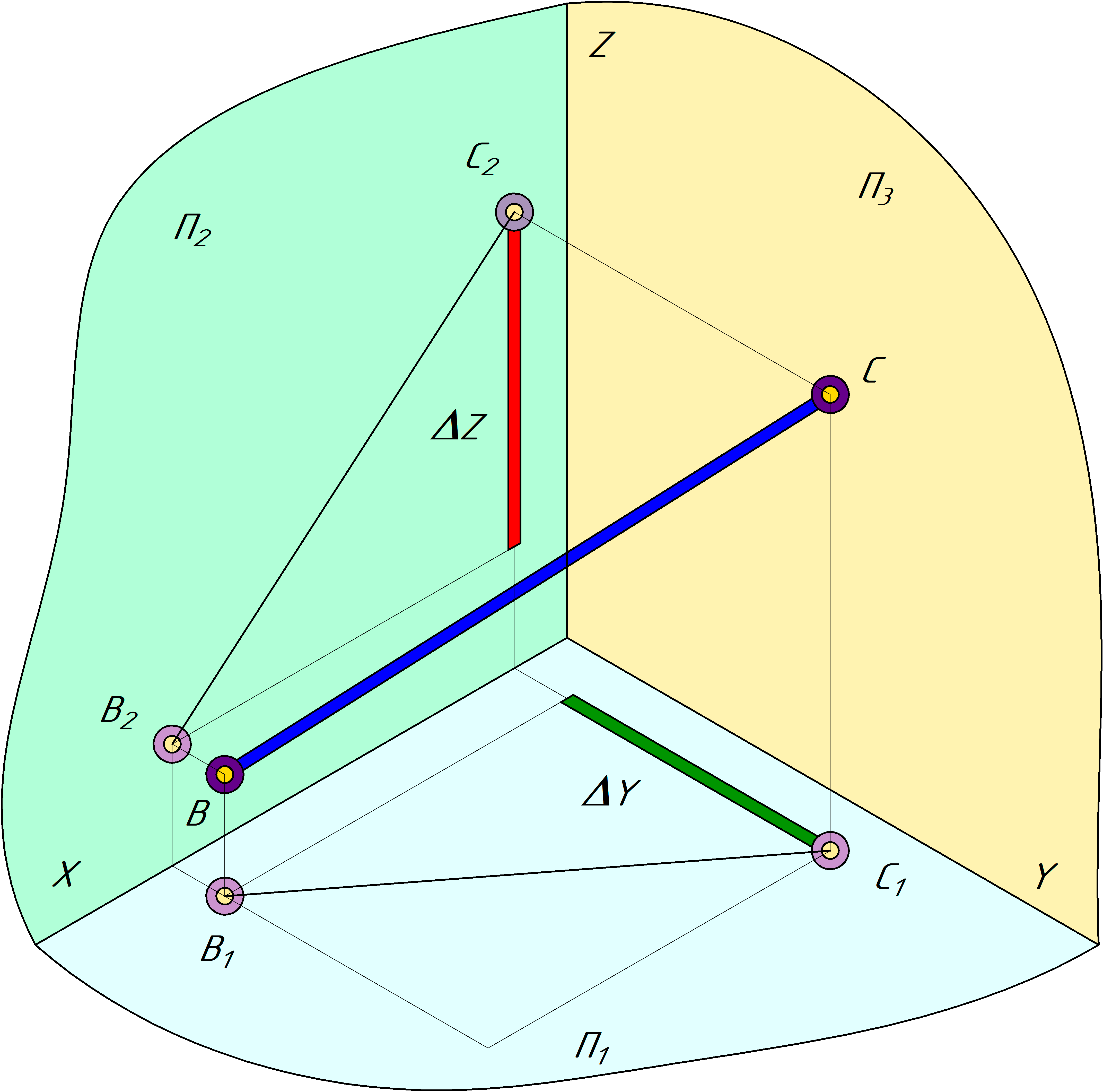

натуральная величина отрезка методом прямоугольного треугольника Достаточно часто в решении задач по начертательной геометрии требуется найти истинную величину отрезка методом прямоугольного треугольника. Это может быть либо как одна самостоятельная задача, либо являться частью некоторой другой, более сложной задачи. Для ее решения следует проанализировать отрезок и привести к более простым чертежам, которые будут наглядно показывать суть решения такой задачи. На рисунке представлен некоторый отрезок в пространстве BC. На П₁ и П₂ имеем две проекции данного отрезка. Разница точек по оси Z и по оси Y соответственно выделена разным цветом, она нам понадобиться в дальнейшем. Сам по себе отрезок, который в центре, содержит истинную величину, нужно лишь некоторым образом его преобразовать, либо совместить с какой-нибудь плоскостью, после чего проще будет увидеть и измерить его значение.

Совмещение отрезка с плоскостью П ₁

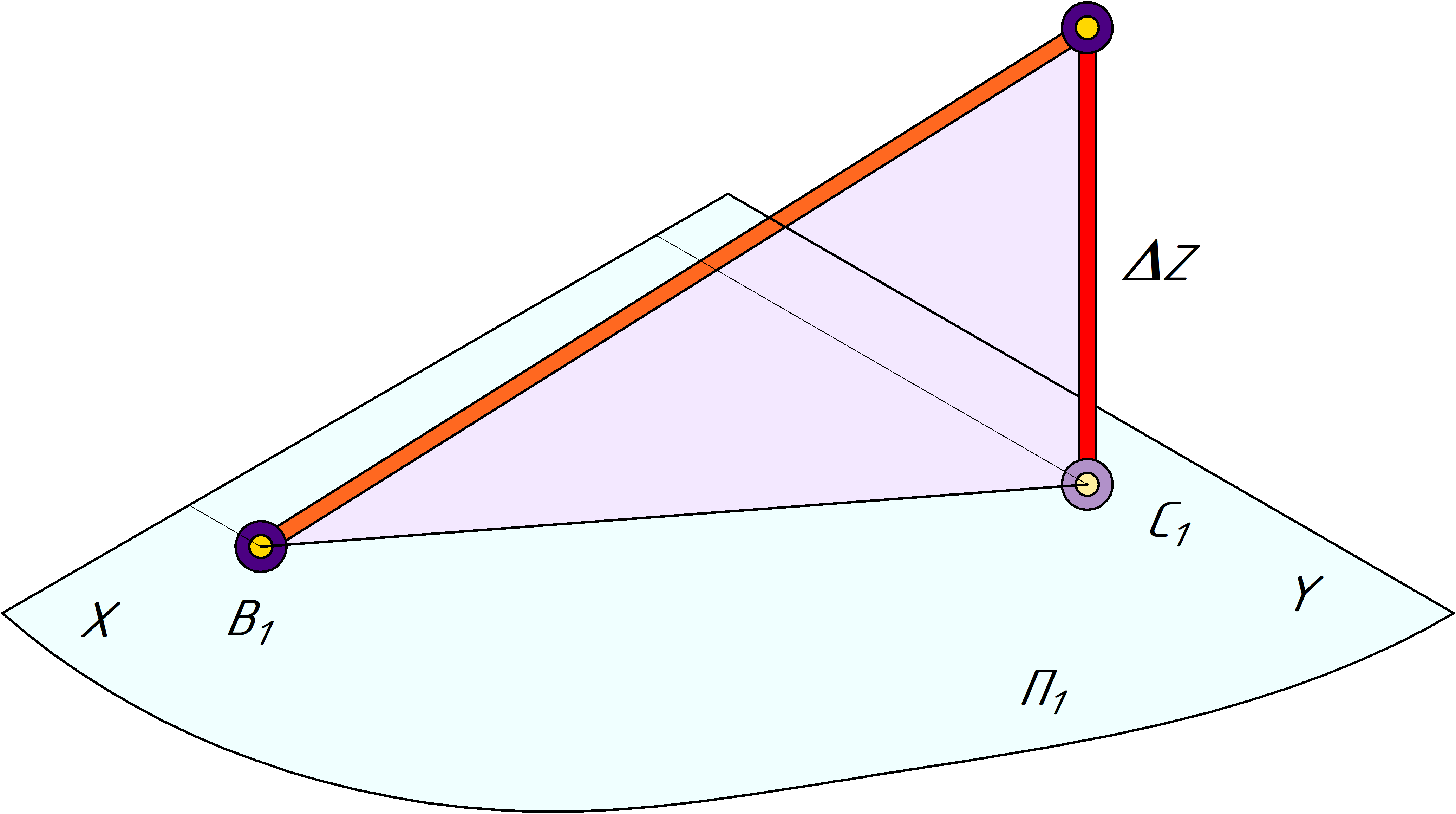

прямоугольний треугольник, определение истинной величины Имея отрезок BC, не поворачивая его, параллельно сместим мысленно вниз до совмещения его точки B с плоскостью П₁ и соответственно с проекцией точки B₁. В результате получился прямоугольный треугольник, у которого один катет будет являться проекцией отрезка на П₁, второй же катет будет иметь высоту в разницу отметок на плоскости П₂, о которой писалось выше. В результате в нашем случае задача сводится к тому, что решая ее на горизонтальной плоскости, перенести превышение точек из П₂ на П₁ и вращая, "положить" этот треугольник на горизонтальную плоскость. В результате будет показана истинная величина отрезка. Кроме этого, острый угол, который будет расположен напротив этого превышения и будет углом наклона этого отрезка к плоскости П₁. Поняв механизм отрисовки, можно выполнить и найти уголь наклона отрезка на фронтальной плоскости, используя превышения по оси OY, либо на профильной плоскости, где будет использоваться ось OX.

Быстро найти истинную величину отрезка методом прямоугольного треугольника

истинная величина треугольника онлайн Для того, чтобы быстро найти истинную величину отрезка методом прямоугольного треугольника и создана эта страница. В верхней части имеется мольберт для отрисовки при помощи программных методов. Установить положение отрезка в двух проекциях можно как с использованием клавиатуры, так и при помощи курсора/указателя. Далее остается выбрать плоскость, на которой будет производиться отрисовка, либо к которой нужно найти угол наклона, после чего нажать кнопку "показать". Программа в результате отрисует и покажет истинную величину отрезка в пространстве. Стоит отметить, что имея две проекции и галочку на П₃, произойдет дорисовка чертежа (3й проекции) на этой плоскости и будет показано решение. Управлять положением не получится.

Результирующие значения

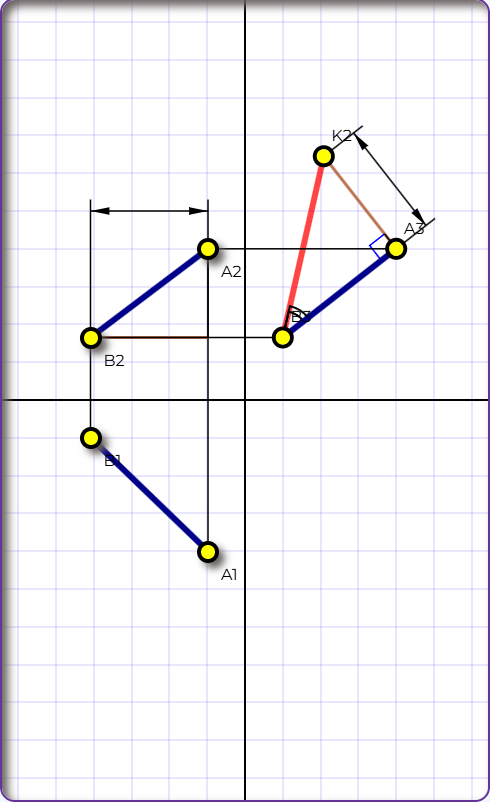

результирующие значения при нахождении истинной величины прямоугольного треугольника Как будет выглядеть результат, показано на рисунке. Цвет отрезка с истинной величиной будет показан красным цветом. Размер, который будет перенесен показан размерными линиями. В нашем случае, это разница в точках по оси ОХ. Прямой угол показан в виде небольшого квадрата, а угол наклона отрезка к плоскости П₃ будет показан двумя небольшими дугами, как раз угол напротив превышения, о чем было написано выше. При изменении плоскости для отрисовки на П₁ или на П₂ отрисовка 3й проекции производиться не будет.
