Общие сведения
При соединении вала и детали, которая имеет цилиндрическое отверстие (муфта, колесо зубчатое и прочее), применяется шпонка. Она исключает взаимное вращение при повороте одной детали вокруг другой.

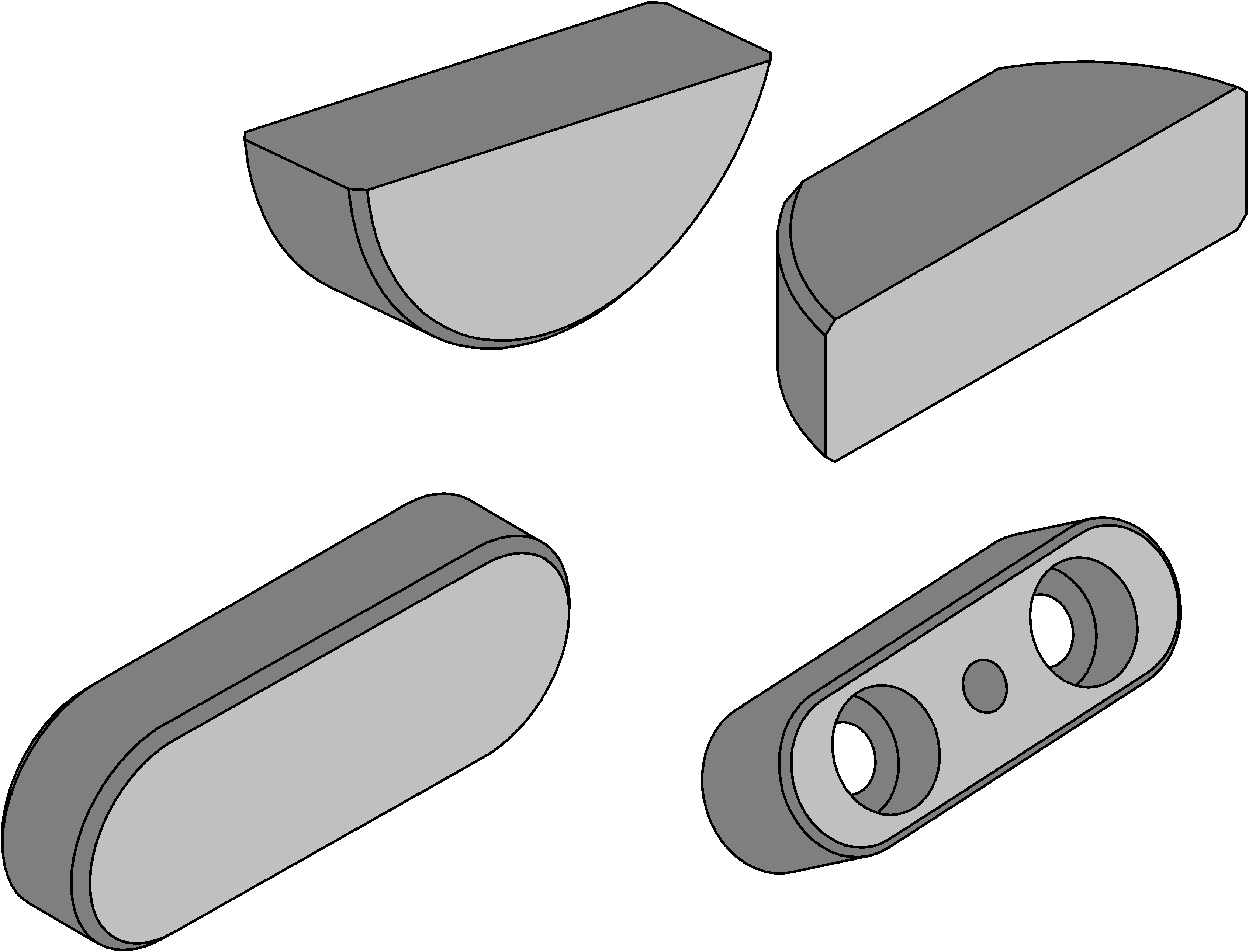

Существуют разнообразные формы шпонок, которые по-разному могут "работать": клиновые, сегментные, призматические, цилиндрические и другие. Шпонки обычно изготавливают из довольно прочных материалов,
сталей марок 40 и выше. На данной странице будут рассмотрены шпонки призматические.
Применение

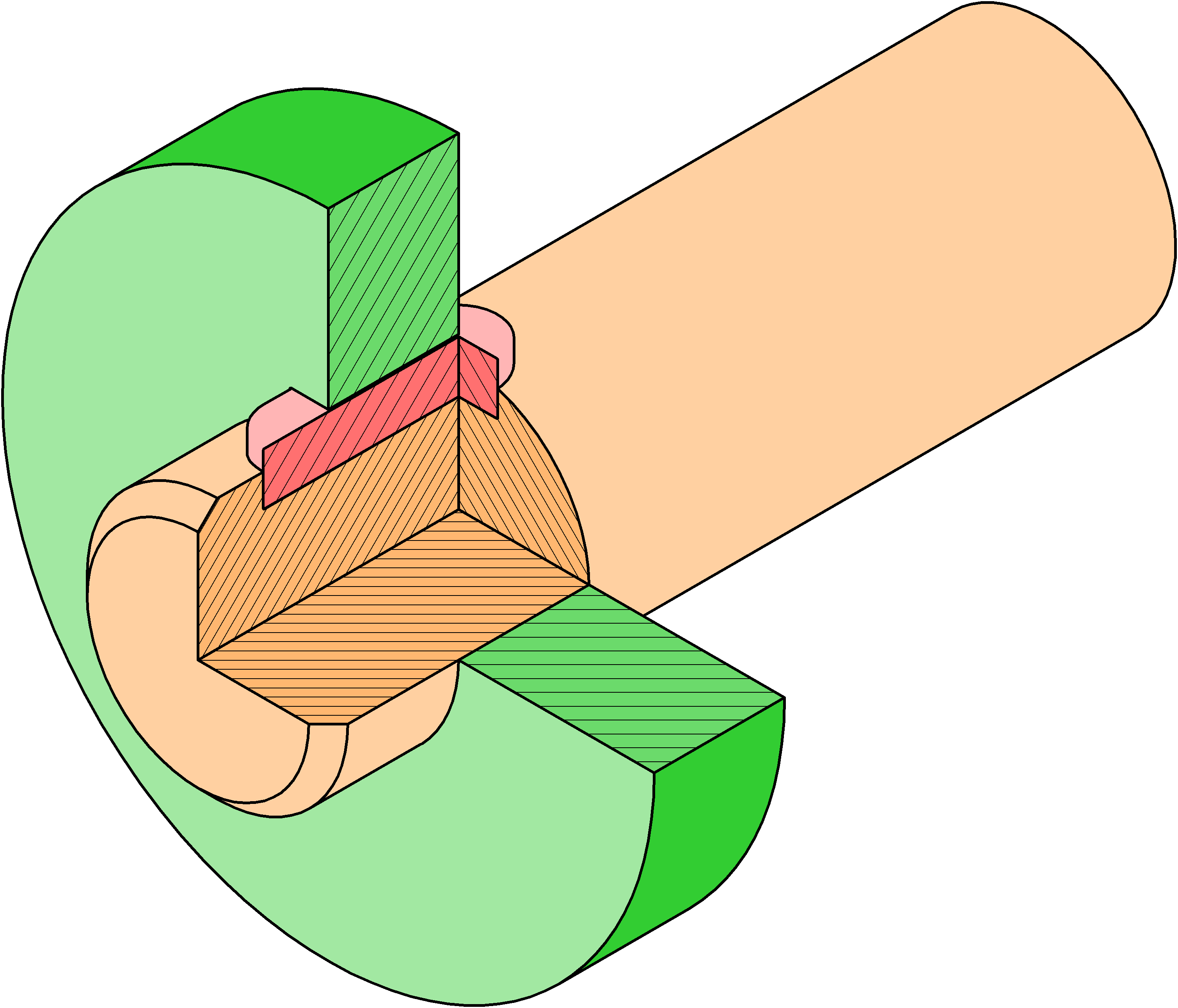

Шпонки применяются во многих изделиях, в автомобилях, сложных станках с ЧПУ, в бытовой технике и сложных приборах. На чертеже представлен пример как выглядит шпоночное соединение. Предварительно, на валу,
который расположен в центре, высверливается отверстие под шпонку. Далее на колесе, которое на рисунке показано зеленым цветом, просверливается (обычно сквозное) призматическое отверстие. Отверстия эти,
на валу и на колесе имеют определенные размеры, в зависимости от диаметра вала и нагрузки, они регламентируются нормативными документами, обычно ГОСТами. После того как отверстия готовы, в него вставляется
шпонка и надевается колесо. Довольно часто такая схема соединения применяется в редукторах, которые передают вращение от одного вала к другому, вместо простого колеса используются шестерни, а на валах
дополнительно имеются зубья.
Чертеж шпонки онлайн
В зависимости от диаметра вала подбирается форма и размер шпонки призматической. На данной странице, имея поперечный размер шпонки и ее длину, можно получить ее чертеж онлайн. Стоит отметить, что кроме указанных
параметров еще требуется выбрать форму шпонки. Она задается одним из трех исполнений. В 1м исполнении будет отрисована шпонка с двух сторон закругленными концами, во 2м исполнении будет отрисована прямоугольная шпонка,
при вводе 3го исполнения, один конец шпонки будет иметь закругление, второй будет прямоугольным.
После ввода всех параметров и нажатия кнопки "показать", программа отобразит чертеж шпонки призматической онлайн. Как будет выглядеть чертеж, показано на рисунке. На главном виде, который слева сверху,
будет показана длина и высота шпонки, на виде слева будет размещено поперечное сечение и указана фаска, либо радиусы скругления. На виде сверху будет показана ширина и, в случае закругленных концов, скругление с
одного или двух сторон. Ниже будет указан масштаб изображения. Под чертежом так же дополнительно будет показано окно с "наименованием" шпонки, в котором будут указаны основные параметры и нормативный документ на
изготовление данного изделия.
