Шпоночное соединение является одним из разъемных способов соединения деталей посредством шпонки. В данном случае будет рассмотрено соединение деталей при помощи шпонки цилиндрической.

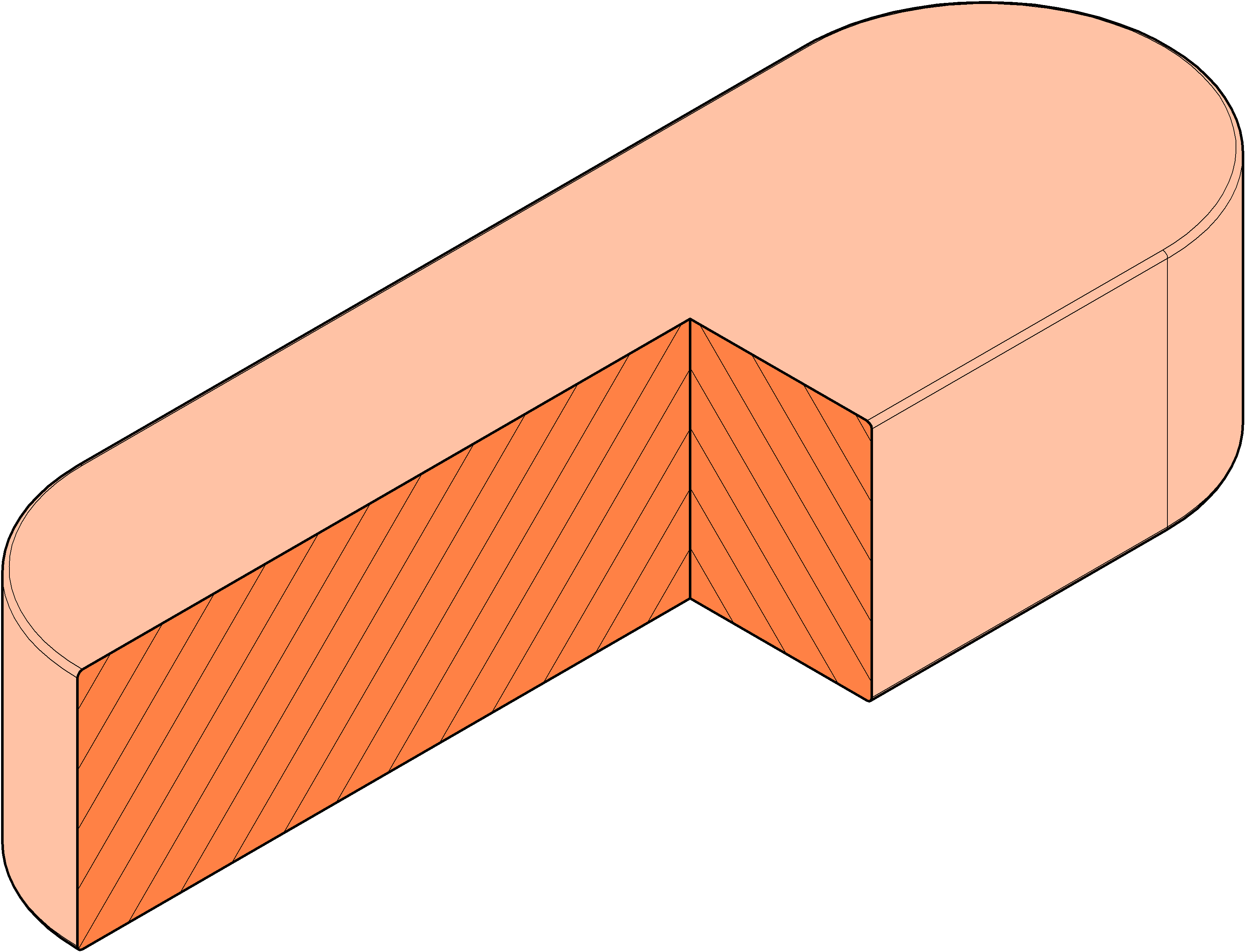

В общем случае, шпонка выглядит как показано на рисунке. Данное металлическое изделие устанавливается в отверстие между валом и муфтой и служит для передачи вращения от одной детали к другой.
Изготовление шпонок, их форму, размеры и контроль регламентирует ГОСТ 23360. Размеры, ширина, длина отверстий под шпонку так же регулируются нормативными документами.
Выбор параметров шпоночного соединения
За основу берется диаметр вала, благодаря ему подбирается соответствующая шпонка из таблицы размеров, указанных в ГОСТ 23360. Для примера, имея вал диаметром в 40мм, сечение шпонки будет иметь параметры
ширина х высота - 12 х 8 миллиметров. Далее, из списка стандартных размеров выбирается длина и исполнение (одно из трех). Имея все эти данные, из таблицы берутся необходимые размеры отверстий на валу и на муфте.

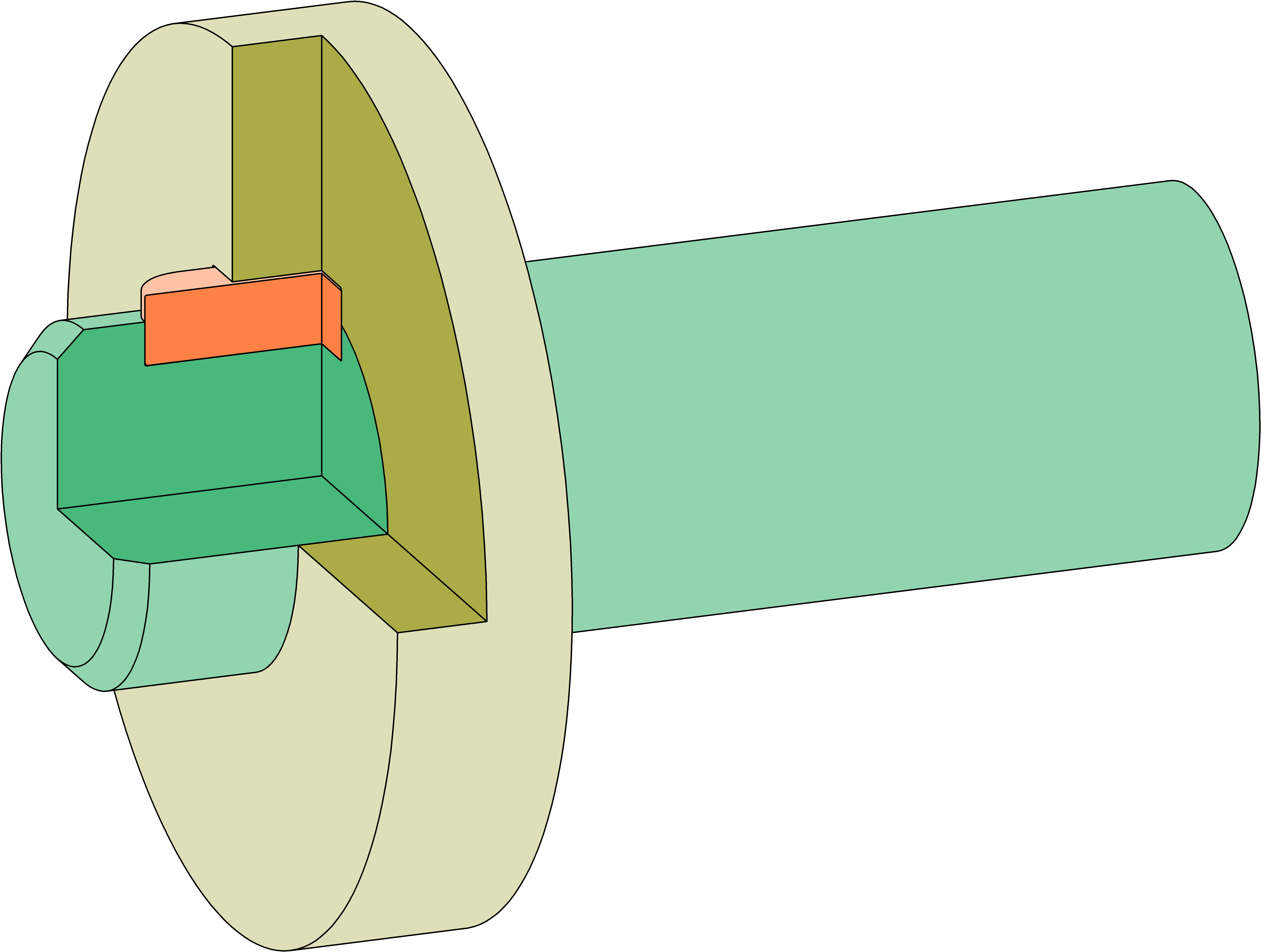

Имея их, можно сделать два отверстия на данных деталях. После этого, в вал с отверстием вставляется шпонка и закрывается муфтой, как показано на рисунке. В результате получается шпоночное соединение.
Чертёж шпоночного соединения онлайн
Для упрощения нахождения всех параметров и создана данная страница. Имея диаметр вала и длину шпонки и введя их в форму выше, можно получить чертёж шпоночного соединения онлайн. В результате

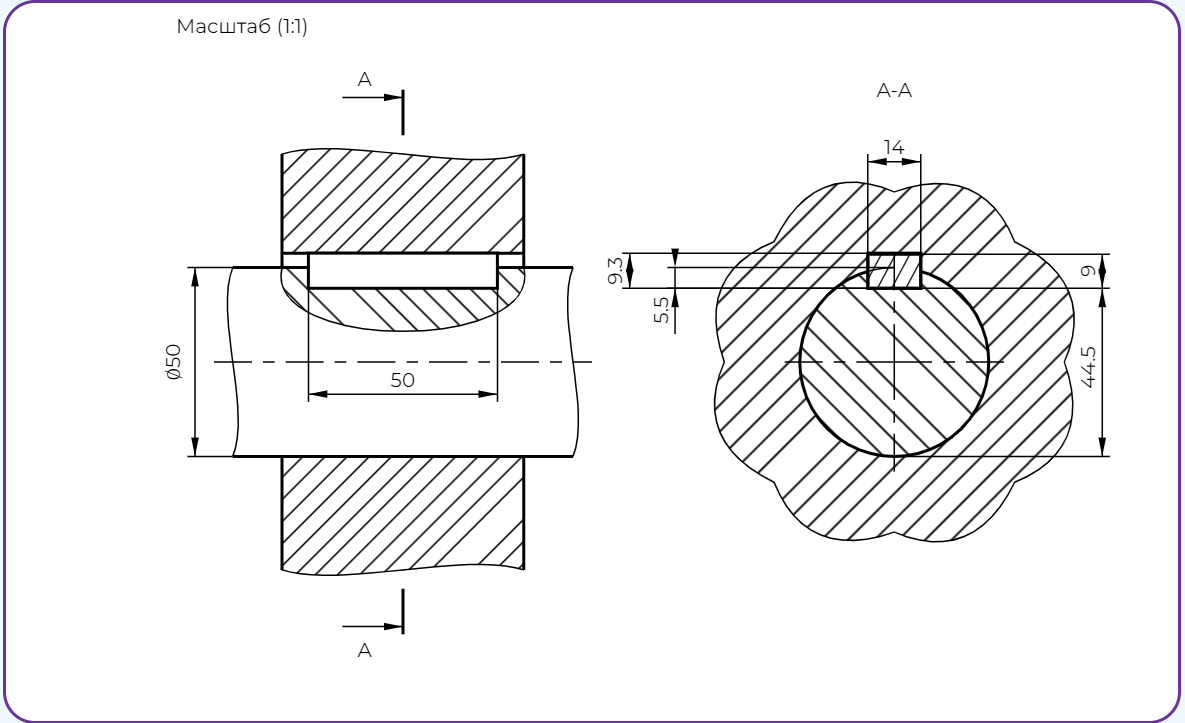

построения будет показан чертеж, на главном виде которого будет изображен вал с местным разрезом, показана длина шпонки и диаметр вала. На виде слева будет показан разрез по линии А-А. На нем будут показаны
ширина и длина шпонки и размеры отверстий под нее. В левой верхней части чертежа будет показан масштаб изображение. В нижней части, под окном с чертежом будет указано наименование шпонки, которая используется
для соединения двух деталей.
